徕卡小课堂 | 徕卡光学显微镜分类

发布时间:2021-07-26      点击次数:110
徕卡小课堂 | 徕卡光学显微镜分类
                                       ★Stereo Microscope 体式显微镜★


01

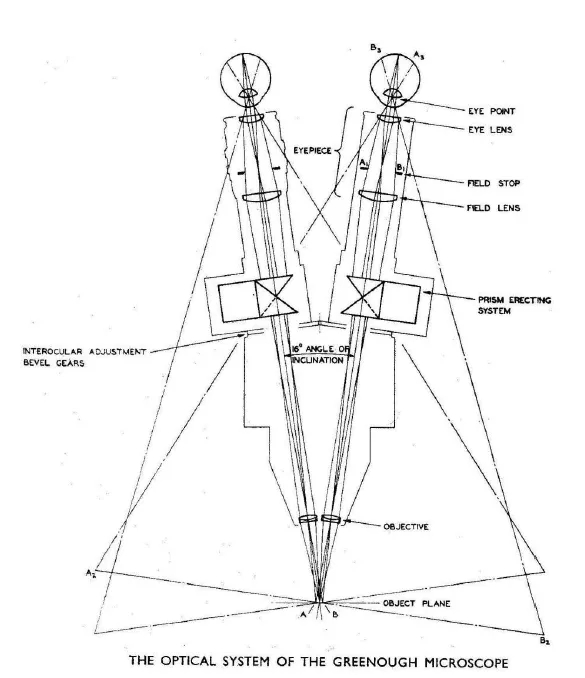

 “S系列(Greenough)" 体式显微镜

它是由光轴成10°/12°夹角(称为体视角)的一对低倍光学显微镜构成

  • 格林诺夫光路

  • 结构设计紧凑

  • 工作距离较长

  • 所有镜片以光轴堆中

  • 中心部分光学质量

    徕卡S9系列:10°/12°中央光路采用优秀的光学校正技术的格林诺夫系统,从主光路到物镜完全复消色差校正



    02

    M系列" 体式显微镜

    是一个“望远放大光学系统"更多的提高分辨率

    平行光路

    • 平行光路

    • 所有光通过主物镜,形成平行光路

    • 便于添加光学部件,便于模块化升级

    • 工作距离相对较短

    • 整个视野连续变化清晰

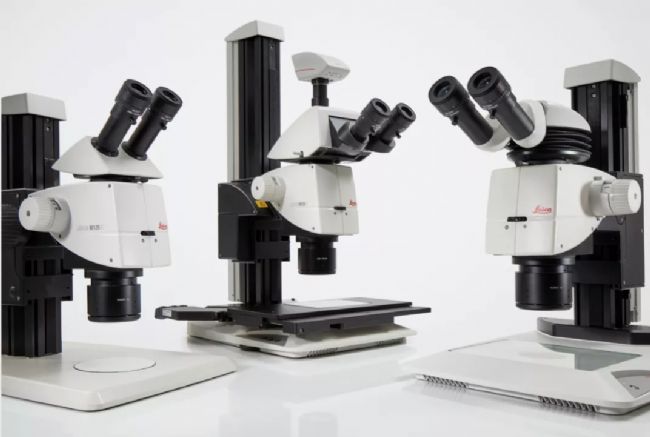

    徕卡M系列:模块化 M 系列体视显微镜可根据需要量身定制,扩展到智能成像系统中。



    常规立体显微镜

    M50   M60   M80



    研究级立体显微镜

    M125C   M165C   M205C/A

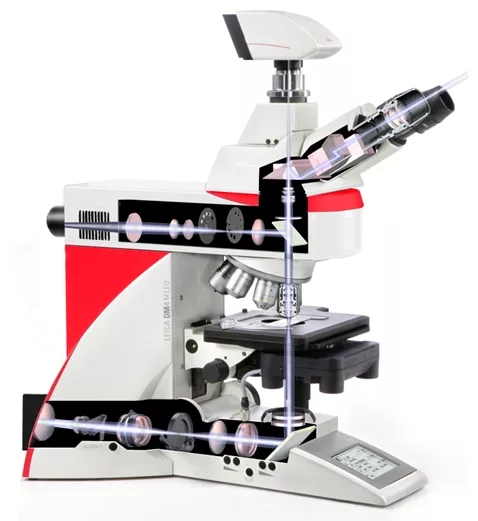

    ★高倍复合显微镜:★

    1、物镜在样品上方,由上向下观察试样被观察面的显微镜,被归为正置式金相显微镜;

    2、反之,物镜在样品下方,由下向上观察试样被观察面的显微镜,被归为倒置式金相显微镜。

    正置式金相显微镜的特点


    • 试样被观察面向上放置。

    • 试样被观察面必须与底面平行,才能保证与物镜光轴垂直。

    • 试样被观察面向上,不易损伤。

    • 操作方便,适用于快速检验。

    • 试样受高度等几何形状的限制。

    • 照相时对整机的防震要求高。



    倒置式金相显微镜的特点


    • 试样被观察面向下放置。

    • 试样被观察面始终与物镜光轴垂直。

    • 由于试样被观察面向下放置,与载物台表面贴合,易损伤。

    • 手动转换物镜不方便,操作不迅速,不适宜快速检验。

    • 试样不受高度等几何形状的限制。

    • 摄影一般与底座相连,防震性能好。

    金相显微镜由于发展的需要,向着高质量、多性能、多用途方向发展,按其性能参数用途可分为初级型、中级型、高级型三类。

    • 初级型金相显微镜:可作明场观察和影像记录,结构简单、体积小,主要供工厂及学校金相实验室作一般金相组织分析之用,一般为纯手动操作。

    • 中级型金相显微镜:能作明场、暗场、偏光观察和影像记录,主要供工厂及大专院校作金相分析之用,有时要配置高温热台和显微硬度测试等附加功能,目前一般为半自动(电动)操作。

    • 高级型金相显微镜:具有明场、暗场、偏光、微分干涉相衬等观察功能和影像记录、显微硬度测试等功能,供大中型工厂和高等院校及研究部门作金相研究用,通常在通过影像记录装置得到显微镜下的影像后,还要进行图像分析等定量分析工作,这要求显微镜、数码照相和计算机等系统都是通过软件来进行全自动操作。

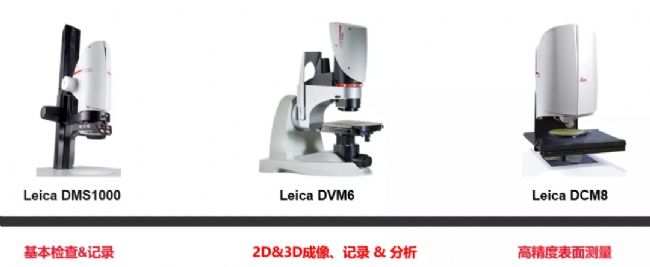

    此外,除了传统体式显微镜和金相显微镜,近些年还有全新的视频显微镜孕育而生,无传统目镜的设计使得外观更时尚,同时也兼备更佳的性能,例如:更大的视野,超大变倍比,更高的分辨率以及色彩还原等等都是是视频显微镜的优点。
