各角度了解徕卡LAS X

发布时间:2022-03-03      点击次数:179

LAS X软件是徕卡公司德国研发团队开发的多功能应用软件, 在这个软件平台上,不但能实现对徕卡各型号特别是数码显微镜及摄像头的统一操控, 利用各图像处理功能模块完成特殊的图像采集工作,还可以对图像进行处理及分析,在配合数码显微镜采图时,能够自动识别物镜的倍数,在所拍摄的图片里加入相应的标尺。

本期内容小编带您走进这个平台,深度了解这个强大且好用的软件,以及那些你所不知道的功能模块。相信通过这次的介绍,一定会对徕卡LAS X软件叹为观止

LAS X-专业图像采集模块选项

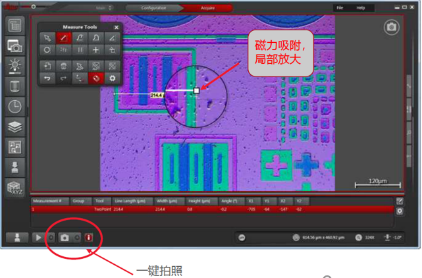

1)测量模块

软件有丰富的测量工具:测量参数包括长度、距离、面积、周 长、半径和角度等,所有测量参数均可显示在交互式的界面上,并且可以导出到表格中或创建报告。特色的工具例如点击空格键局部放大和磁力吸附自动识别边缘,两者组合使用能减小人工误差

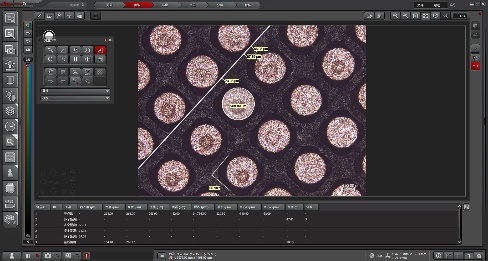

2)注解模块

注解功能为活图和已存储的图片提供综合工具,包括文本框、线段、箭头、圆、矩形和距离测量,所有注解均可与图像合井保存或复制到另外一张图片上。

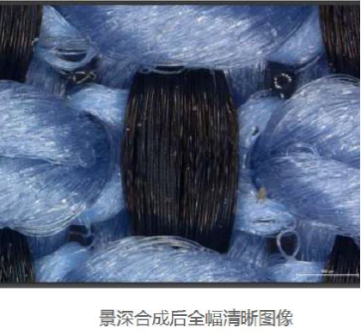

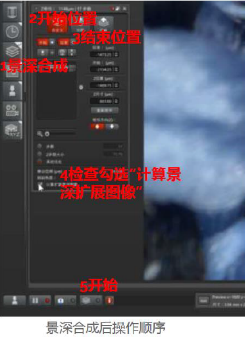

3)景深合成

增大放大倍数后景深会变小,整个视野无法全部清晰,此时可以使用景深合成功能获取一张全幅清晰的照片。这就是景深合成功能模块:景深合成(EDDF)功能有效地将单焦点区域图片通过三维堆栈整合起来,在定义高度区间内按顺序在不同的Z位置采集每一层图像,并以此创建一张清晰大景深的图片。

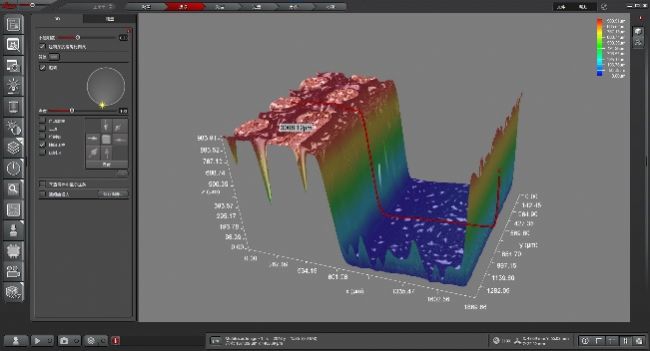

4)3D表面处理模块


 3D表面查看器模块:3D表面查看器功能可以更好地查看EDOF 图片的表面细节,可在EDOF图片上选择覆盖带有颜色编码的深度图,具有相同 高度的区域容易被识别。通过放大、旋 转3D图片能获得一个可以看到更多特征的视角,且可以方便的将图片保存到电脑中以便后续导出使用。
3D表面测量模块:系统检测各焦平面内的一系列图像,并自动计算全聚焦图像,在清晰聚焦内显示所有元素。全聚焦图像包含每个像素的高度信息,因此,可以将其视为三维模型,分析表面结构和进行30测量。

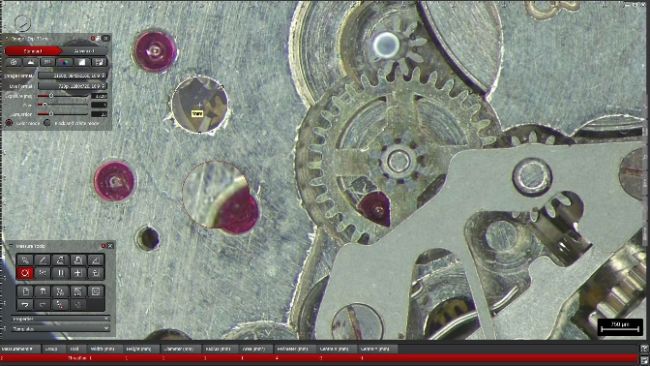

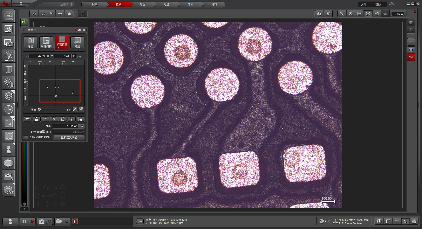

5)标记和查找模块

 标记和查找模块:LASX软件模块可在宽场系统中进行标记和查找,定义多区域位置并在实验设置时重新访问,或作为可选拼图模块的设置部分。

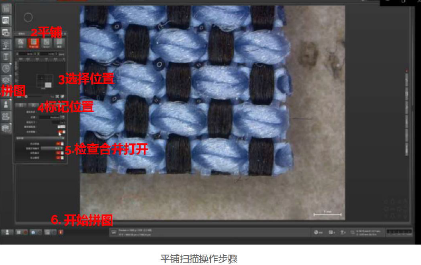

6)拼图模块

当您的样品很大,单个视野下无法看清样品全貌时,可以使用拼图模块,
拼图模块包括:创建概览图、扫描图片获取、拼接算法对相邻图像进行对齐、柔化功能可柔化相邻图片的边缘、多框架寻找功能可以在多个Z轴堆栈时使用,该算法在不同的Z平面上寻找XY重叠,并将平均XY重叠应用到要合并的图像上。
以上是LAS X软件在图像采集中的部分功能介绍,下期将带来LAS X在专业图像测量中的功能介绍尽请期待!
